Version Update

Release 4.5.2

Major code rewriting

Release 2.6.7

Additions

• EjExportStlToXlsCommand
• Ej_ScreenRecorder
• Ej_MoveToOrigin
• SubD Shank
• stone rotation option in preferences
• closing with esc in Azure command
• button in the stone details window to bring the selected objects to the level
• button the stone details legend to capture it and insert it in rhino as an image
• numeric box to manage length of extrusions in the mandrel
• more detailed description of the management of custom tables for stone details. Custom prices must be entered in dollars
• open toolbar button to open rhinoceros in case it is closed
• Library - added subD rings

Fix

• Scanner - fixed the oval cut of the selection
• Stone levels sometimes changed the carat incorrectly
• Default table with another name in the custom tables for the stones
• info message that did not take the network in some cases
• capture of the Report for resolutions over 1920
• double click which interfered with some rhino commands and other known plugins
• saving position of windows even in cases of dual screen
• rotation in easyGumball
• creation of hatch and text3d in case of real round stones
• Mandrel - the solid extrusion did not follow the construction history and a preview was not correct
• Currencies for the calculation of the conversion from dollars in the stones details fixed

Release 2.4.4

Additions

• Ej_CurveConnections  added
• Ej_CirclesFromTwoCurves added
• Ej_InsertOnStones for placing objects along a stones row added
• Ej_Azure - Azure Holes from stones added
• Ej_Strip - Azure holes on stones row added
• Added 5 new Grasshopper Definitions
• Added new Gumballs system





Fix

• Ej_RoundStoneCustomDataTab fixed

Release 1.9.1.0

Fix

• Neon material bug fixed.
• OrientOnSrf Rhino command now interact better with EasyJewels3D objects.

Release 1.9.0.0

Additions

• The position of the curves in Ej_ComplexSweep1 command now is related to 0-1 rail domain.
• The position of the curves in EJ_MoveSectionOnCurve command now is related to 0-1 rail domain.
• The position of the curves in Ej_MirroredCurve command choosing Curve option now is related to 0-1 rail domain.
• Ej_GemsOnSrfPolySrfMesh command added "standard measures" check box. If unchecked you can work with all measures you want, otherwise the size of the stones is limited in a "standard table" measures.

Changes

• Installation path changed.
• Data storage system changed.
• Some of the sections and profiles images changed.

Fix

• Minor change Layer Name bug fixed.
• All the command starts quickly.
• In certain cases the Profiles from Polysurfaces goes wrong: now it is fixed.

Release 1.8.8.0

Additions

• Ej_StonesOnSrfPolysSrfMesh (Insert Stones) add fix collision with one stone.
• Ej_StonesOnSrfPolysSrfMesh (Insert Stones) added measure (in mm) for the actual oriented stones
• Ej_StonesOnSrfPolysSrfMesh (Insert Stones) Right click into the orient button place one stone in the world 0 position
• in Preferences added more shortcuts subdivided by commands
• in Preferences added Values Tab with most increase-decrease absolute value numbers.

Changes

Rewrited the keystroke tap. Now it works better.

Fix

Minor bug fixed when turning on EasyJewels3D History.

Release 1.8.4.0

Changes

In anticipation of EasyJewels3D for the version of Rhino 6 we have enhanced the EJ3D object data structure. (if you are a EJ3D licenced users and rhino wip 6 user mail us for the plugin preview)

For this reason, you must use the Ej_DataConversion command to convert all document objects from versions earlier than 1.8.4.0.

Fix

• Ej_MirroredCurve rewrited
• Ej_MakeMirroredCurve add toolbar command
• The Rhino Copy, Mirror, Array family commands now generate correct EJ3D objects

Additions

• Ej_MirroredCurve rewrited
• Ej_MakeMirroredCurve add toolbar command
• Add command for linking curves on polysurfaces (only deg 3)
• Add Ej_ObjectLinkData. Return the id's of all the objects linked on.

Release 1.7.5.0

Fix

• Minor bugs fixed

Release 1.7.4.0

Fix

• Fixed the positions of the H (EJ3Dhistory icon)
• Fixed the positions of the EJ3D Gumball icon

Changes

• Now most of the colors used are background-sensitive. This include: stone and prong data, Sweep-Complex text and section selector. If you works with dark background the elements are white, not black as usual.

Additions

• Sweep-Complex gumball options added in Ej_preferences - Gumball. Now you can choose wire (made for speed) or shade gumballs. By default you see the wire gumballs.

Release 1.7.2.0 -1.7.3.0

Fix

• Ej_CirclesFromCurves - Now when you create a circle from curves or a profile the resultant is a circle, not a nurbs circle.
• Ej_ProfilesSrfPolysSrf - Now when you create a curve from revo stones the command generates circles.
• Fixed few profiles.

Additions

• Several new user cuts added
• Added a new profiles.

Release 1.7.1.0

Commands

• Complex Sweep (remake with gumballs)
• Edit Complex Sweep ((remake with gumballs)

Fix

• Complete restyling of history
• Automatics objects updating in forms
• Metal weight changed to have automatic update while editing its objects . Added inches /grams option and textual indication
• Orienting prongs , stones and gems is much faster with lots of objects and some exceptions are fixed
• Report's exportation in ".rep" fixed. Easyjewels3d Report and Stand_alone_report.exe now work fine togheter
• Scaling in prongs editing with proportional checked did not scale properly. fixed
• "Undo redo" working better and faster
• If you use rhino commands now easyjewels3d objets update themselves even in layers and they follow undo redo.

Approfondisci

Lavorare sulle mesh - Anello "Calavera"

Guardando in rete ho visto numerosi anelli con il teschio, alcuni molto particolari derivanti da cultura Messicana, chiamati "Calaveras".

Questi teschi hanno delle decorazioni peculiari, date da fiori, intrecci, volute.

Per curiosità ho utilizzato una mesh di una vecchia scansione per simulare una parte di queste decorazioni.

Attraverso i comandi per creare e modificare curve su mesh ho iniziato a generare le basi per i binari degli sweep complex

Passaggio successivo è stato quello di inserire alcune pietre sulla mesh. A queste poi ho riportato con il comando riporta oggetti su pietre (Ej_ObjectsOnStonesGems) una serie polare di una sfera ricostruita e modificata attraverso i punti di controllo.

Il risultato è certo da modificare e rifinire ma il procedimento può essere comunque interessante.

Approfondisci

Creazione di punte o pietre da polisuperfici generiche

Oggi abbiamo creato due nuovi comandi per sostituire polisuperfici o superfici generiche in pietre o punte.

Qui a sinistra ho sostituito alcune pietre create con un altro sistema (un vecchio file del 2006) con una pietra di forma a goccia mantenendo le dimensioni delle gemme originali.

In basso invece un video dimostra in modo esaustivo le opzioni per i nuovi comandi.

L'aggiornamento del plugin probabilmente avverrà tra una settimana, tempo tecnico per terminare i test.

Continuate a seguirci!

Approfondisci

Nuove Pietre Utente

Dalla versione 1.7.3 abbiamo aggiunto anche questi nuovi tagli per pietre.

Potete trovare queste nuove gemme all'interno del menu user nel comando  Ej_GemsOnSrfPolySrfMesh

Buon lavoro!

Approfondisci

Remap on Polysurface

Oggi avevo necessità di "trasportare" l'incassatura creata su un semplice anello su un altro, stessa struttura ma dimensione di pietra differente.

Con il comando "remap on polysurface" è stato veramente semplice con l'opzione LastUV.

Questa opzione è stata creata proprio per poter "translare" oggetti come in questo caso, dalle UV di una specifica faccia ad un'altra.

Approfondisci

Modifica di oggetti terminati ( o quasi)

Avere un progetto praticamente terminato e sentirsi dire dal committente che sarebbe meglio se una parte fosse leggermente più grande oppure spostata di o.5 mm è una cosa che non si vorrebbe sentire mai.

Purtroppo però questo capita ed EasyJewels3D è stato concepito proprio per aiutare in momenti come questi.

Questo è un esempio. Volete sapere come si lavora ad un progetto per poterlo modificare così?

Rimanete sintonizzati, entro pochi giorni posteremo un tutorial proprio su questo anello.

Approfondisci

Grasshopper ed EasyJewels3D. - Lavori in corso - Serie di pietre tra due curve

Il tool più utilizzato per Rhino è sicuramente Grasshopper.
Con un po' di esperienza è possibile trovare o creare strumenti interessantissimi che consentono di velocizzare di molto il proprio lavoro.

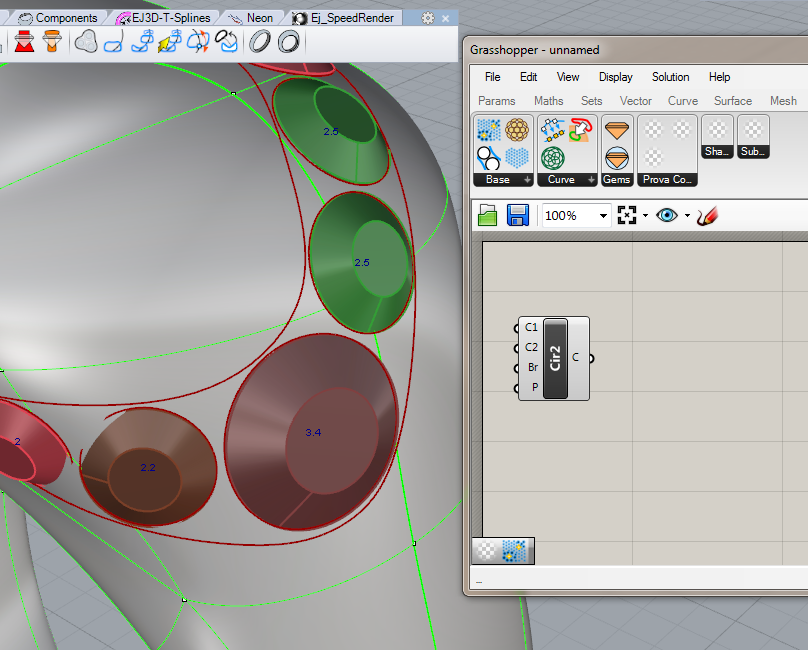

Stiamo lavorando ad una serie di definizioni che verranno rilasciate gratuitamente, di cui è visibile un esempio dell'integrazione nella serie di immagini qui sotto.
Utilizzando un componente per la creazione di cerchi da 2 curve è stimolante vedere come sfruttando il comando Ej_CurveOnPolysrf di EasyJewel3D (che serve per creare curve su polisuperfici legandole alla storia di costruzione) quando si trasforma la base  (in questo caso una T-Splines) le curve seguono e ovviamente le circonferenze indicatrici delle pietre si modificano aggiornando anche i tag delle misure.
Abbiamo inserito anche un valore di "barriera" tra le circonferenze per meglio valutare le distanze per provvedere poi alla miglior incassatura voluta.
Stiamo altresì considerando se inserire due valori differenti, uno tra le pietre e un'altro per la distanza dalle curve laterali.

Il componente poi ha anche la funzione bake EasyJewels3D Stones per la generazione di pietre compatibili con il nostro sistema e quindi modificabili e/o rimappabili sulla brep come evidenziato nell'ultima slide.
